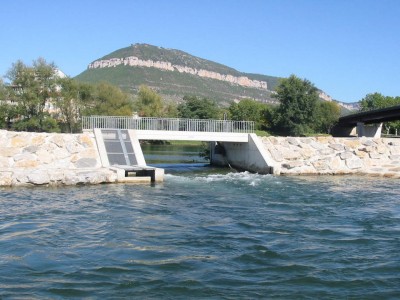

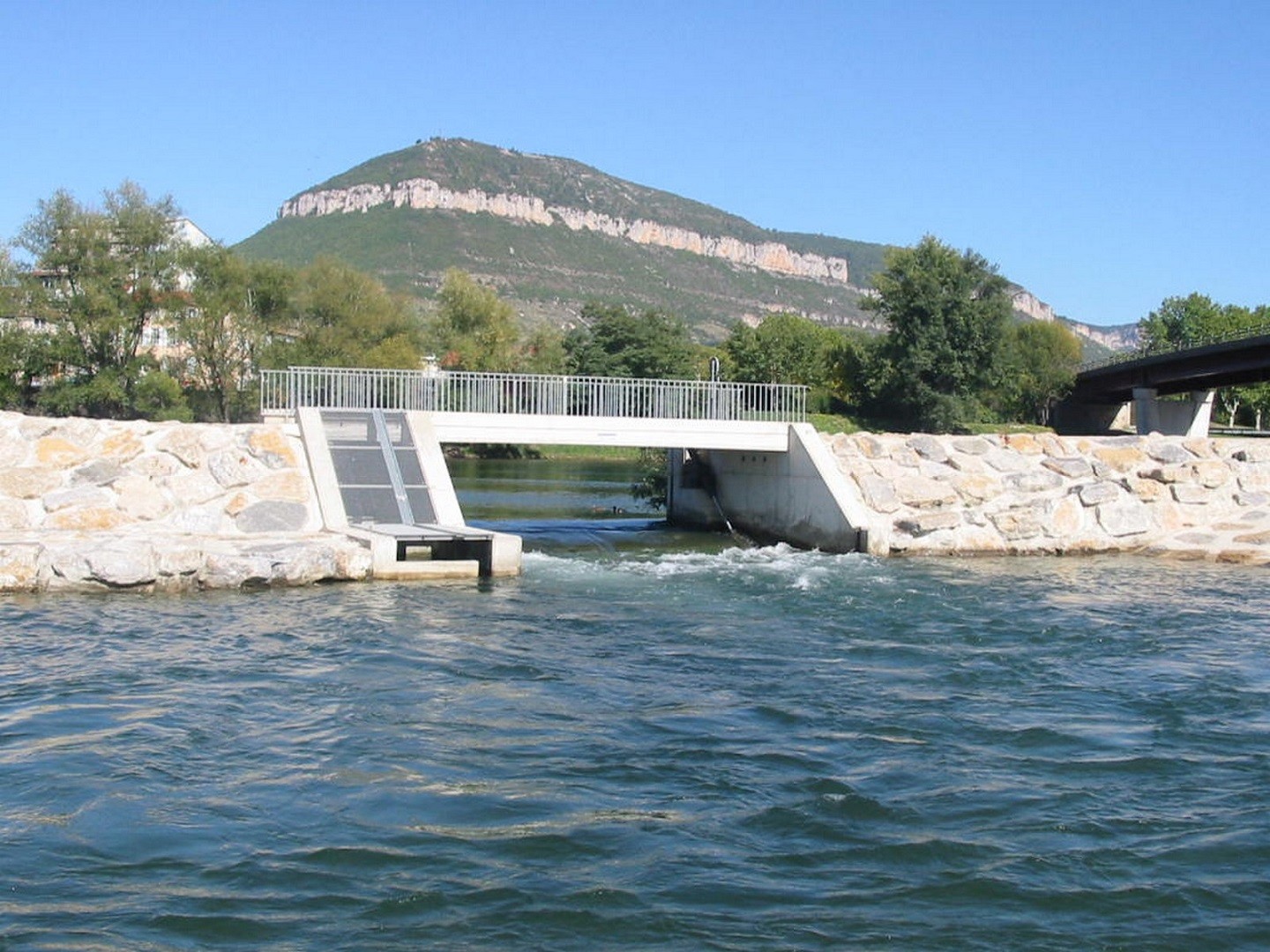

Vanne toit

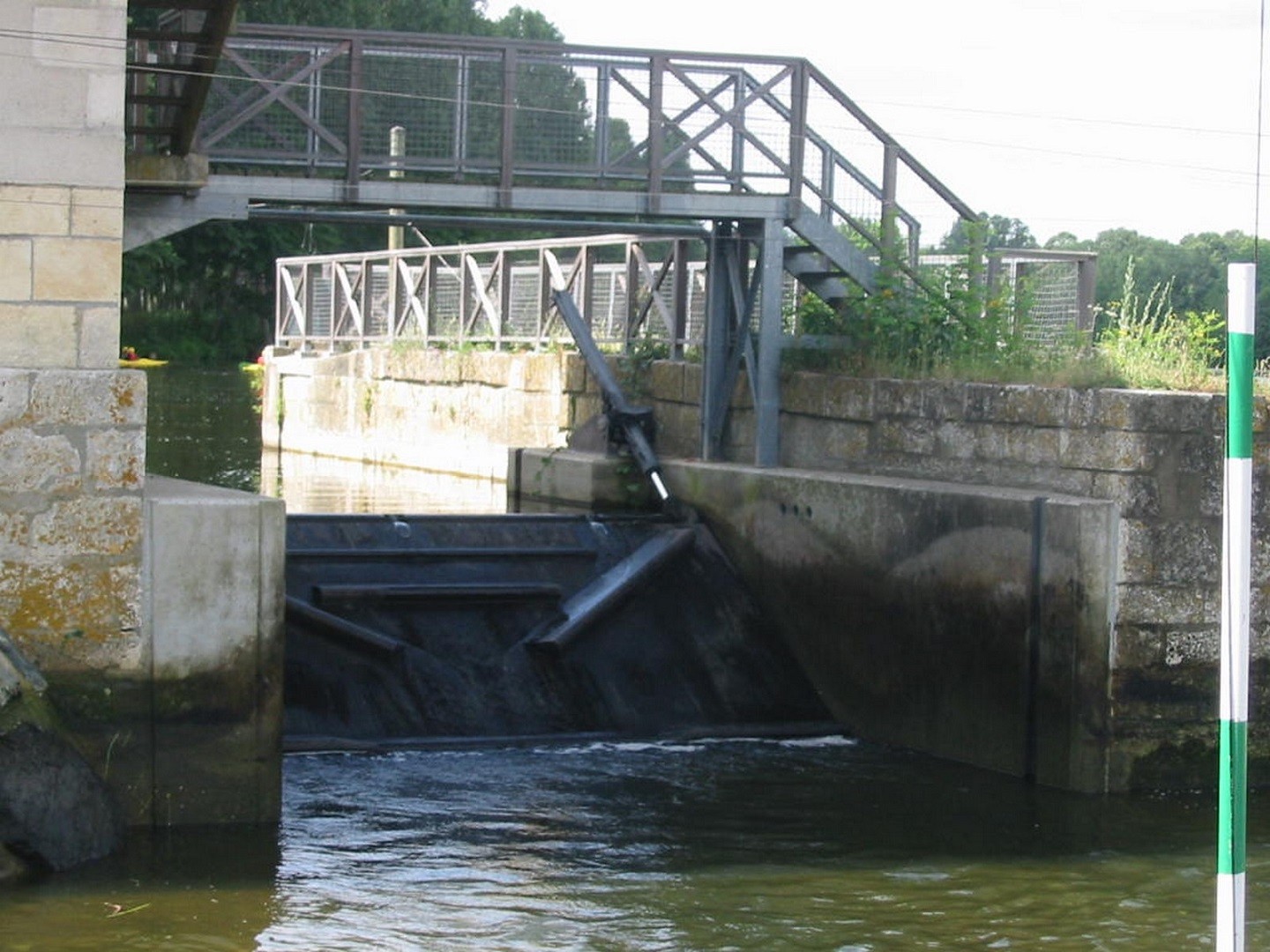

La vanne toit est un organe métallique mis en place dans une échancrure rectangulaire. La manœuvre de la vanne toit est assurée par un vérin hydraulique.

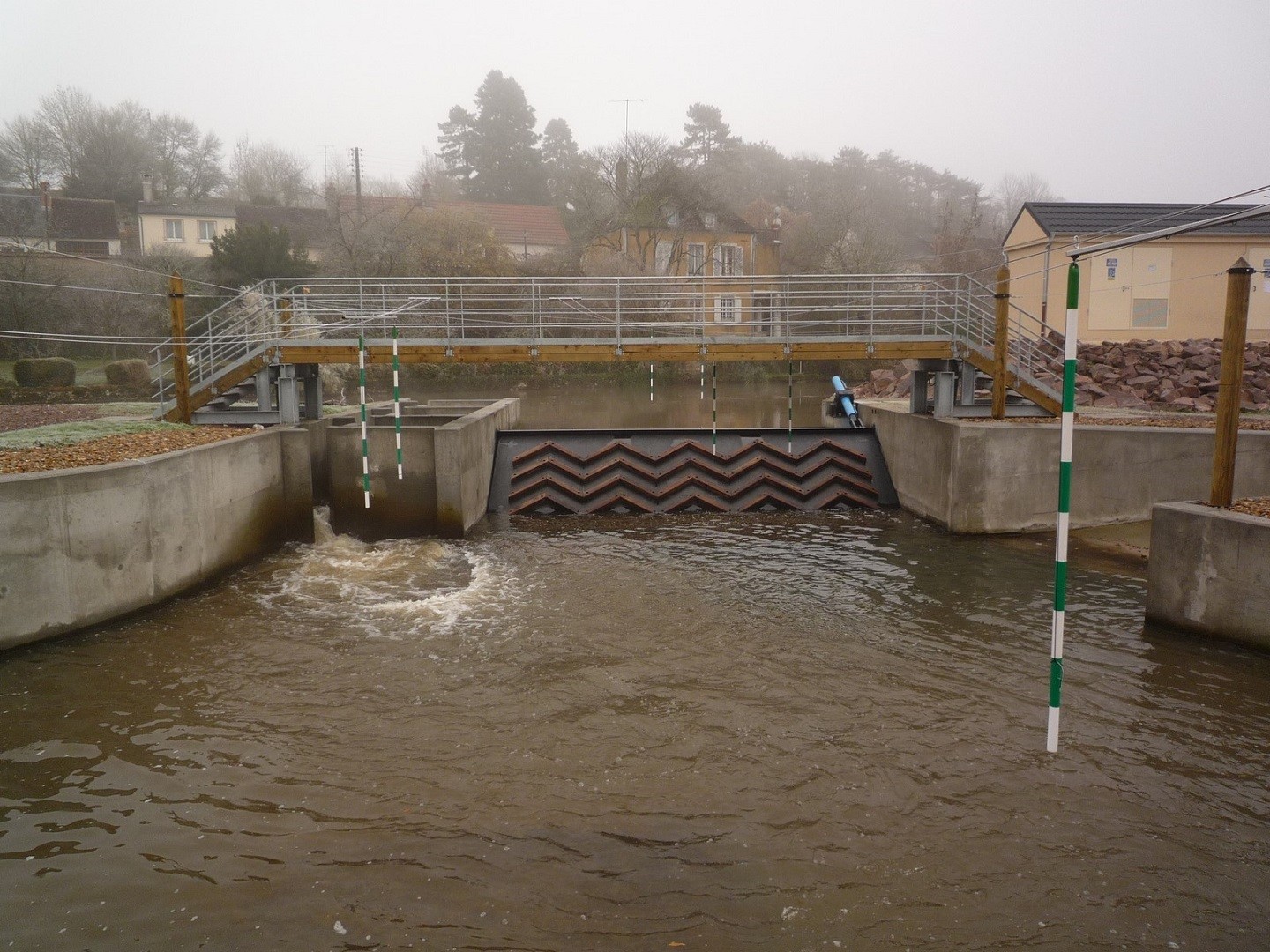

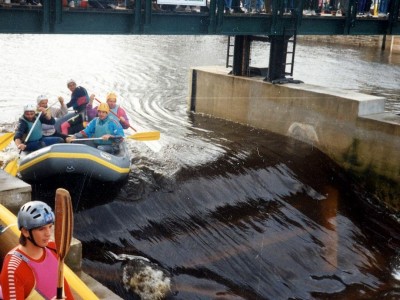

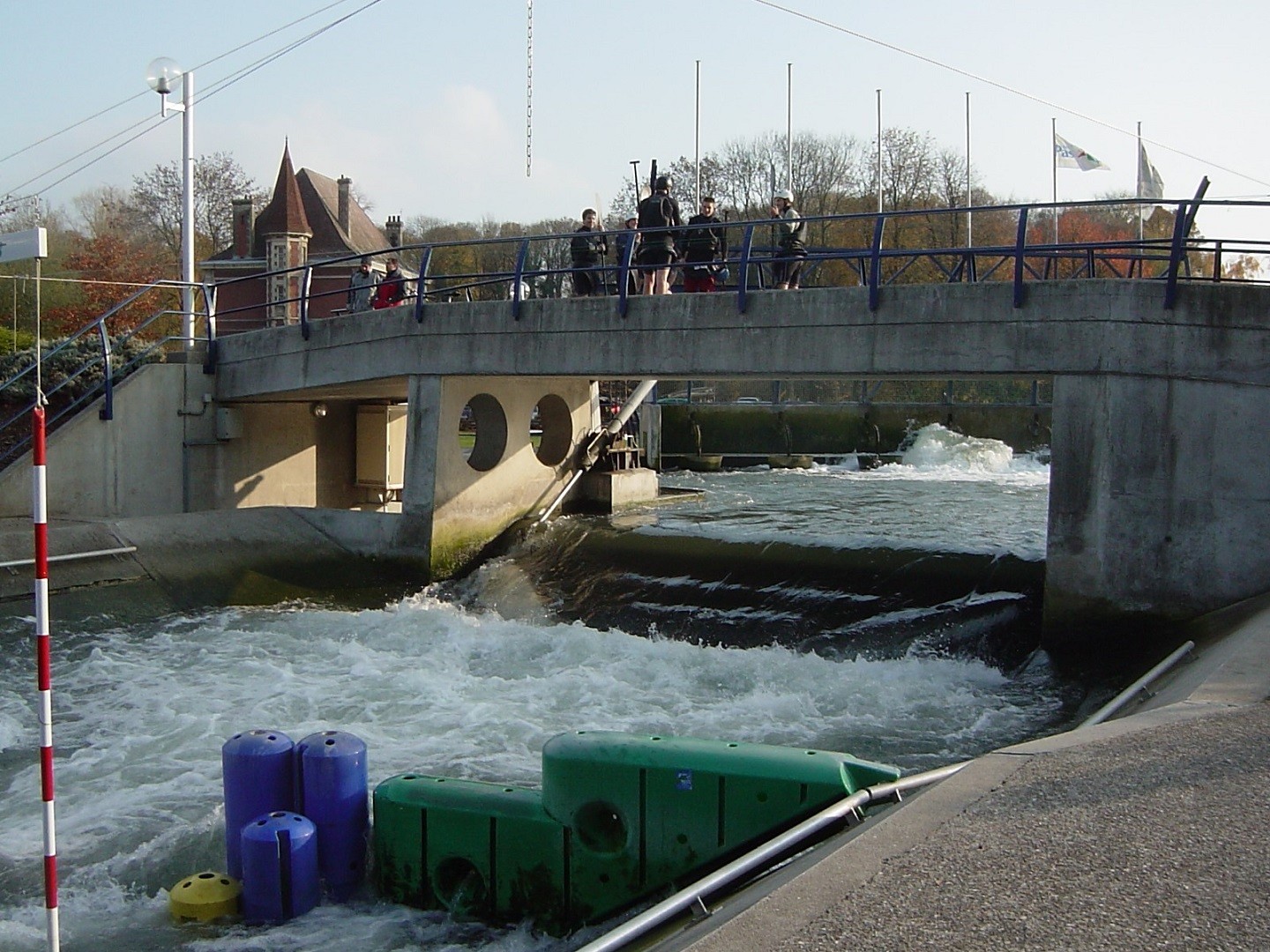

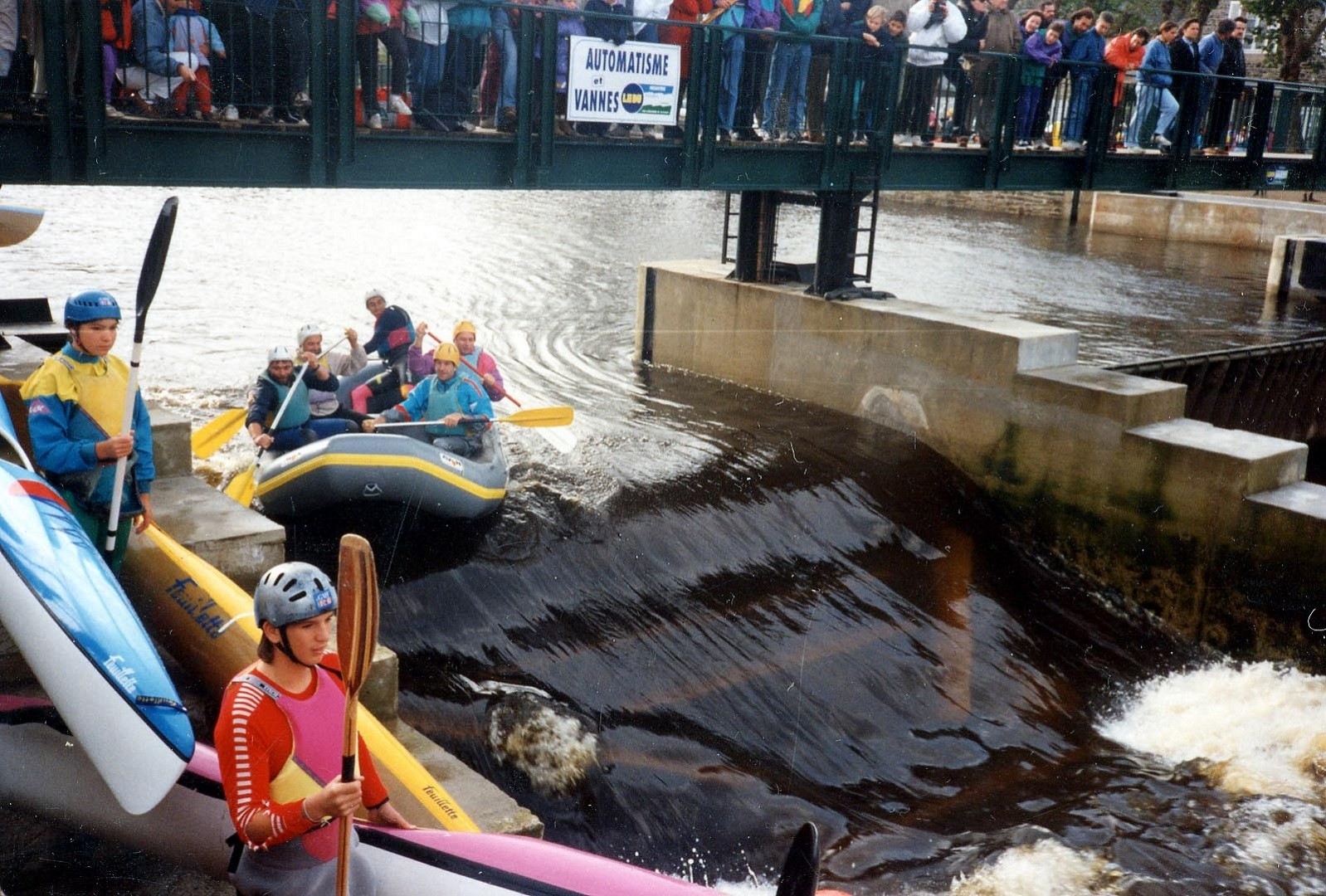

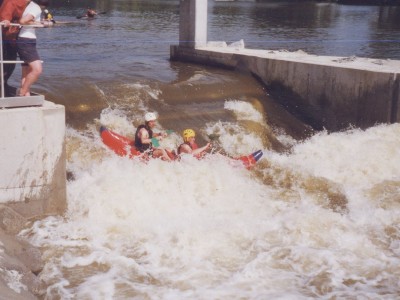

La partie aval de la vanne toit, appelée « toit de la vanne », est spécialement conçue pour assurer le passage des embarcations en toute sécurité : des ralentisseurs de fond permettent un exhaussement de la ligne d’eau.

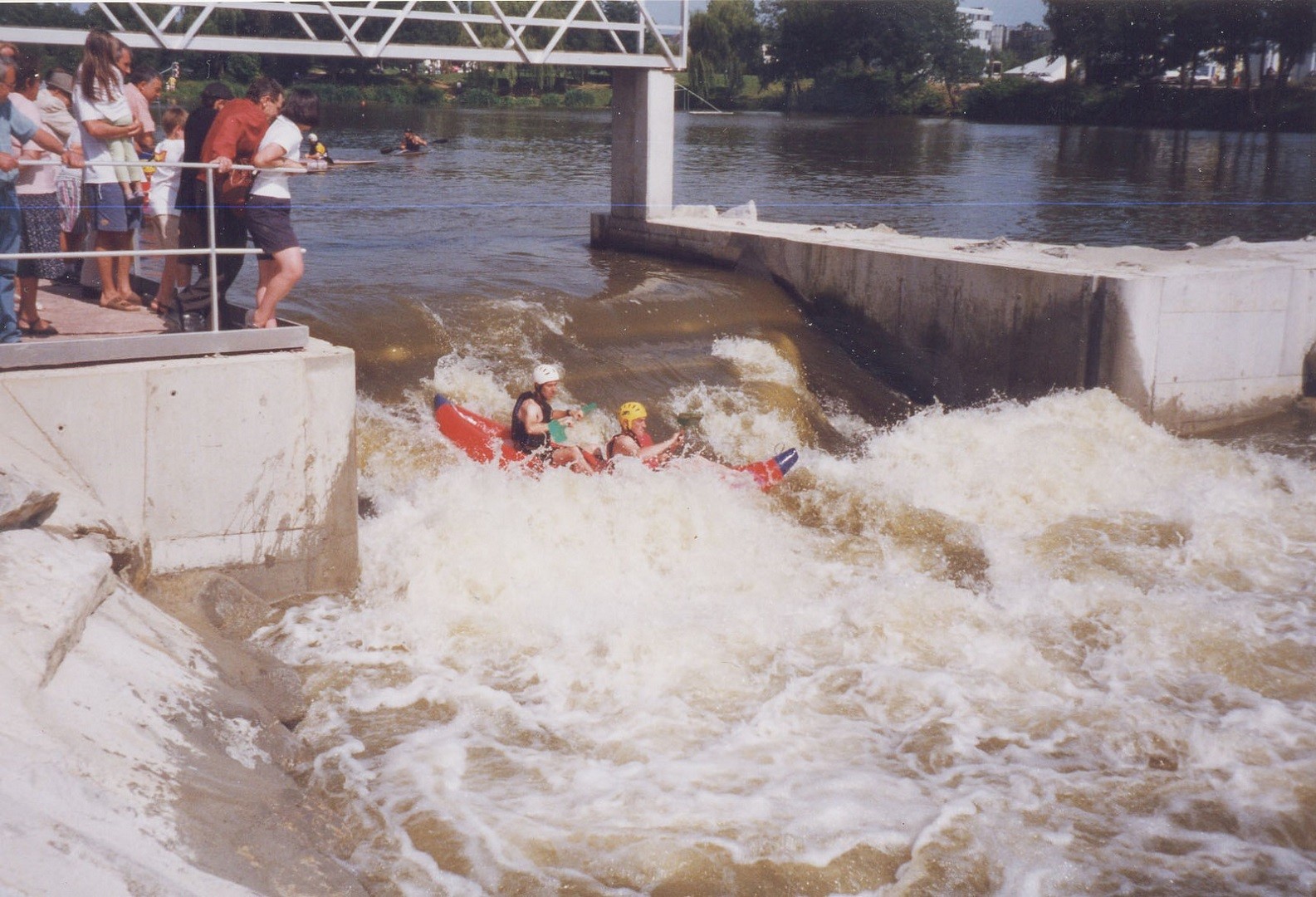

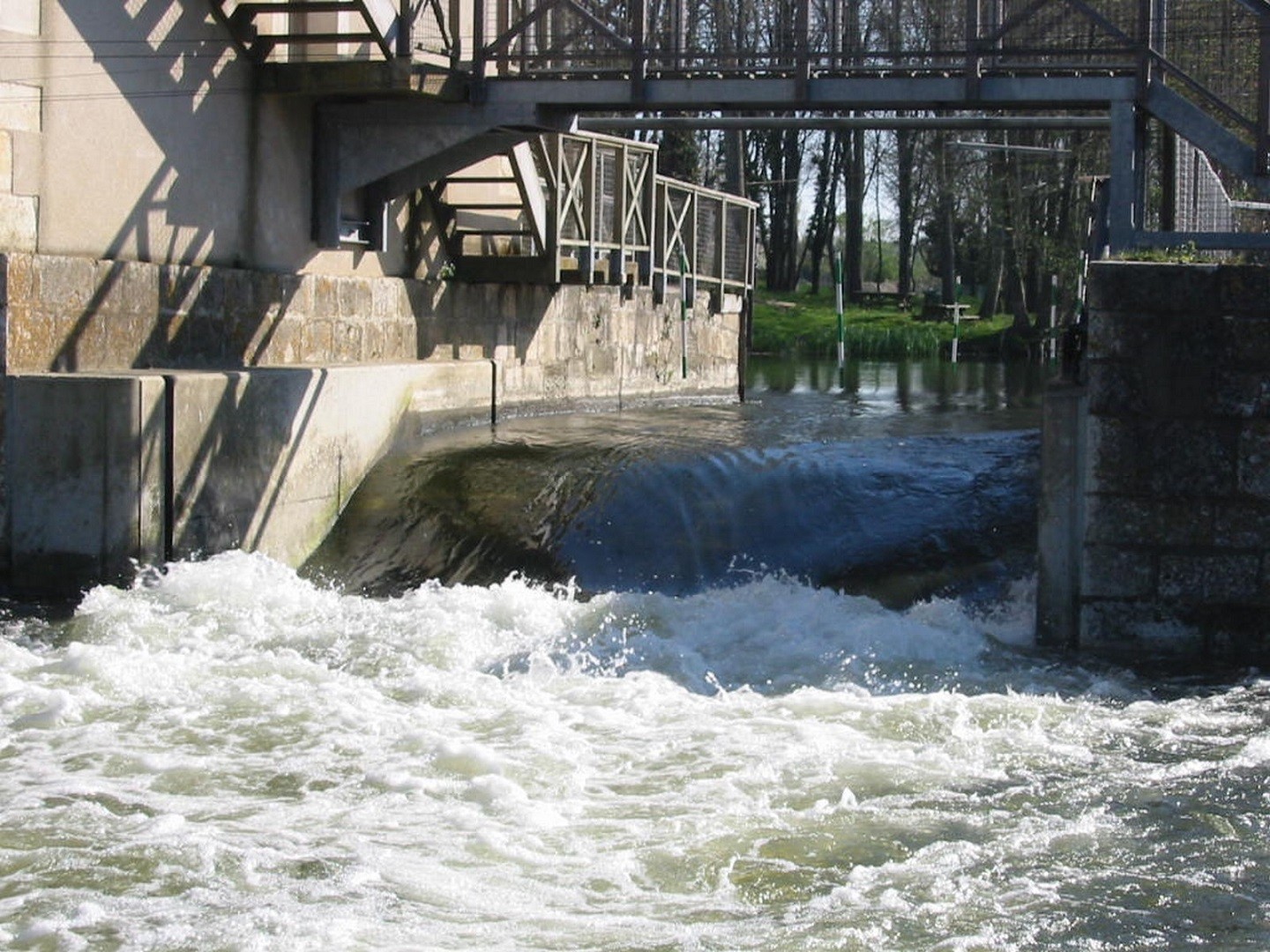

Ce type de vanne autorise une grande souplesse d’utilisation car elle permet de régler facilement le débit à l’aval en fonction de la hauteur d’eau à l’amont. Quelle que soit sa position, le passage des embarcations est possible.

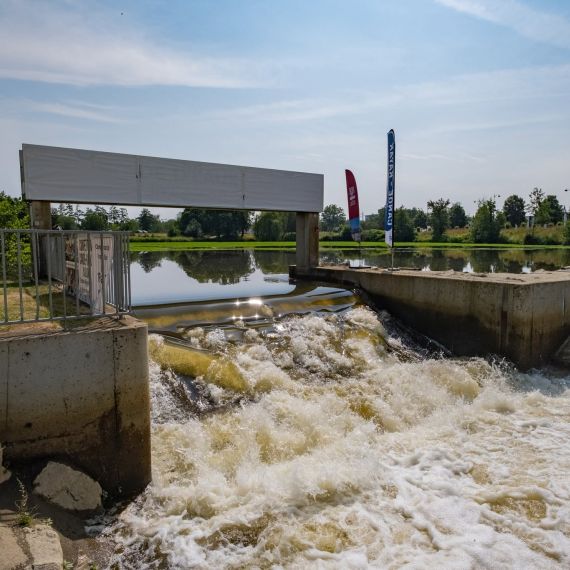

La technique

La vanne toit est une structure métallique dont la fonction est de couper et de réguler le débit dans le stade d’eau vive. Elle doit également permettre le passage des embarcations.

La vanne toit est constituée de deux parties :

  • Le volet dont les fonctions sont de créer l’étanchéité nécessaire à la retenue de l’eau située en amont et de contrôler le débit admis en aval en s’affaissant plus ou moins.

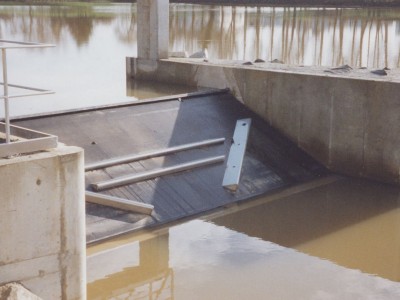

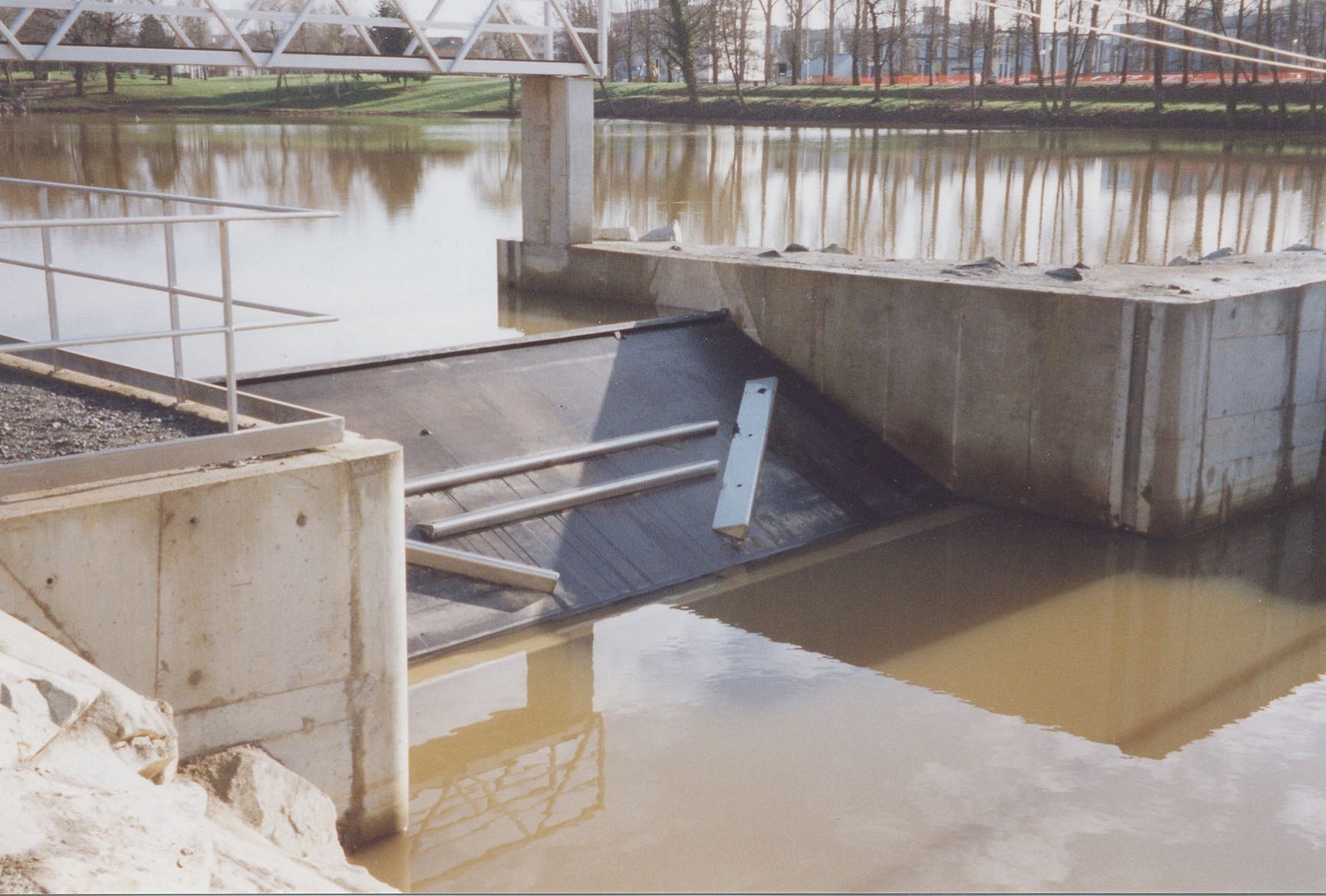

  • Le toit dont la fonction est d’accompagner la lame d’eau déversée sur le volet jusque dans le bassin aval. Le toit est équipé de déflecteurs destinés à générer des mouvements d’eau attractifs et sécurisants. Ce dispositif a été étudié sur modèle réduit en laboratoire. Ainsi, la vanne toit devient un élément du parcours d’eau vive.

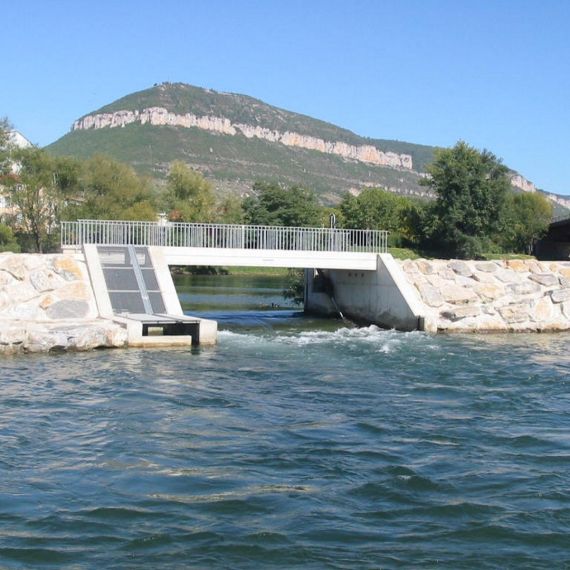

Au service de nombreuses installations

Il est important de noter que la vanne toit peut également servir de passe à poissons (lorsqu’elle est ouverte), les ralentisseurs permettant de créer les conditions hydrauliques de montaison. Enfin on retrouve également ce type de vanne sur certain barrage.

Pour sécuriser le parcours, une fonction d’arrêt d’urgence commande la remontée immédiate de la vanne toit afin de couper le débit dans la rivière d’eau vive.
